Deskripsi

Parameter teknis

Mesin press stamping adalah alat mekanis yang digunakan untuk membentuk atau memotong logam dengan cara mengubah bentuknya menggunakan cetakan. Mesin-mesin ini sangat penting dalam industri manufaktur, terutama dalam produksi suku cadang otomotif, peralatan, dan ruang angkasa. Mereka beroperasi dengan memberikan tekanan tinggi pada lembaran logam, memaksanya masuk ke dalam rongga cetakan untuk membentuk bentuk yang diinginkan.

Mesin press stamping dapat dikategorikan menjadi beberapa jenis, antara lain mesin press mekanis, hidrolik, dan yang digerakkan oleh servo. Mesin press mekanis menggunakan motor untuk menggerakkan roda gila, yang menyimpan energi dan melepaskannya untuk menggerakkan mesin press. Sebaliknya, pengepres hidrolik menggunakan silinder hidrolik untuk menghasilkan gaya, sehingga menawarkan fleksibilitas dan kontrol yang lebih besar. Mesin press yang digerakkan oleh servo adalah yang paling canggih, menggabungkan keunggulan sistem mekanis dan hidrolik, memungkinkan kontrol yang presisi terhadap kecepatan, posisi, dan gaya.

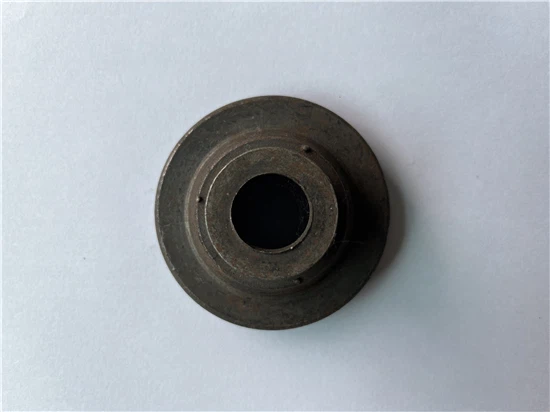

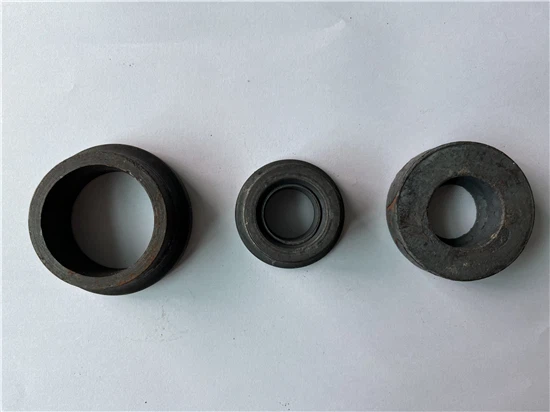

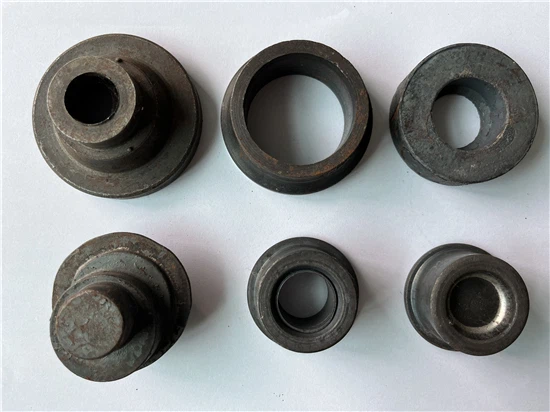

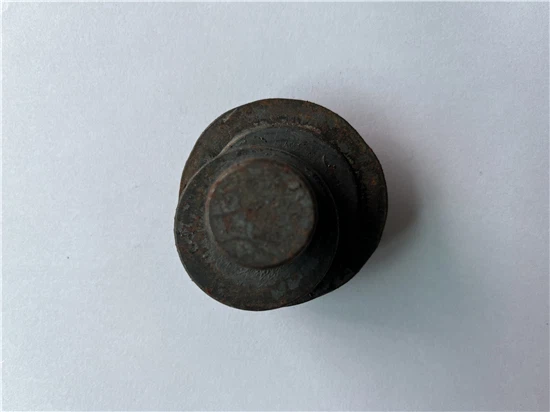

Produk Stempel 1

Produk Stempel 2

Produk Stempel 3

Komponen utama dari Stamping Press meliputi rangka, pelat guling, ram, dan cetakan. Rangka menyediakan struktur dan dukungan, sedangkan pelat guling berfungsi sebagai dasar yang stabil untuk cetakan. Ram, digerakkan oleh mekanisme pengepres, bergerak ke atas dan ke bawah untuk memberikan tekanan. Dies, yaitu cetakan yang dirancang khusus, menentukan bentuk dan fitur produk akhir.

Efisiensi dan presisi Stamping Press menjadikannya sangat diperlukan dalam lingkungan produksi massal. Mereka memungkinkan manufaktur komponen kompleks berkecepatan tinggi dan bervolume tinggi dengan kualitas yang konsisten, sehingga secara signifikan mengurangi biaya dan waktu produksi. Dengan kemajuan teknologi, mesin stempel modern semakin terotomatisasi, sehingga meningkatkan produktivitas dan memastikan keselamatan.

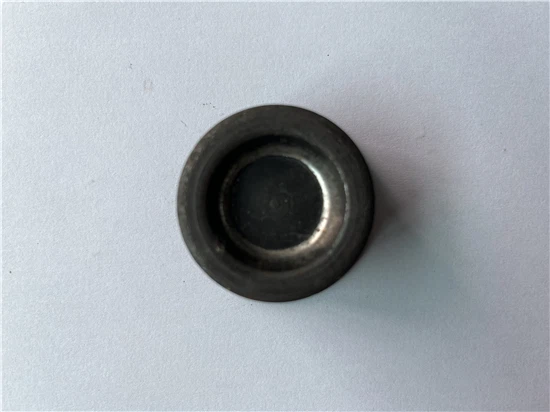

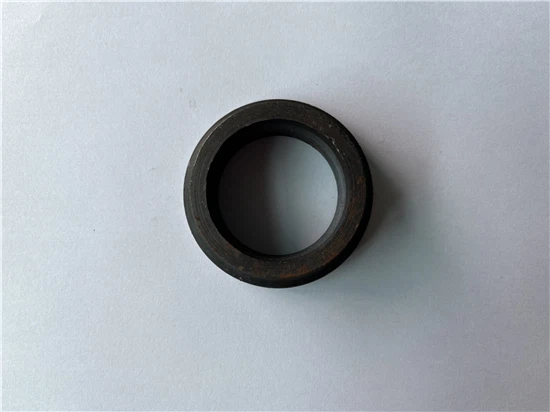

Produk Stempel 4

Produk Stempel 5

Produk Stempel 6

Produk Stempel 7

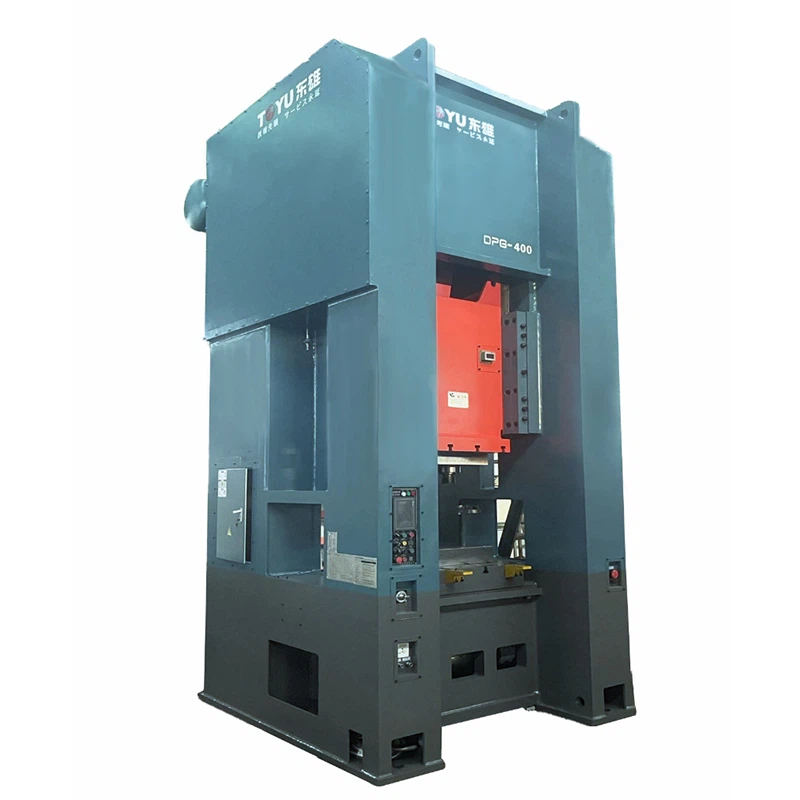

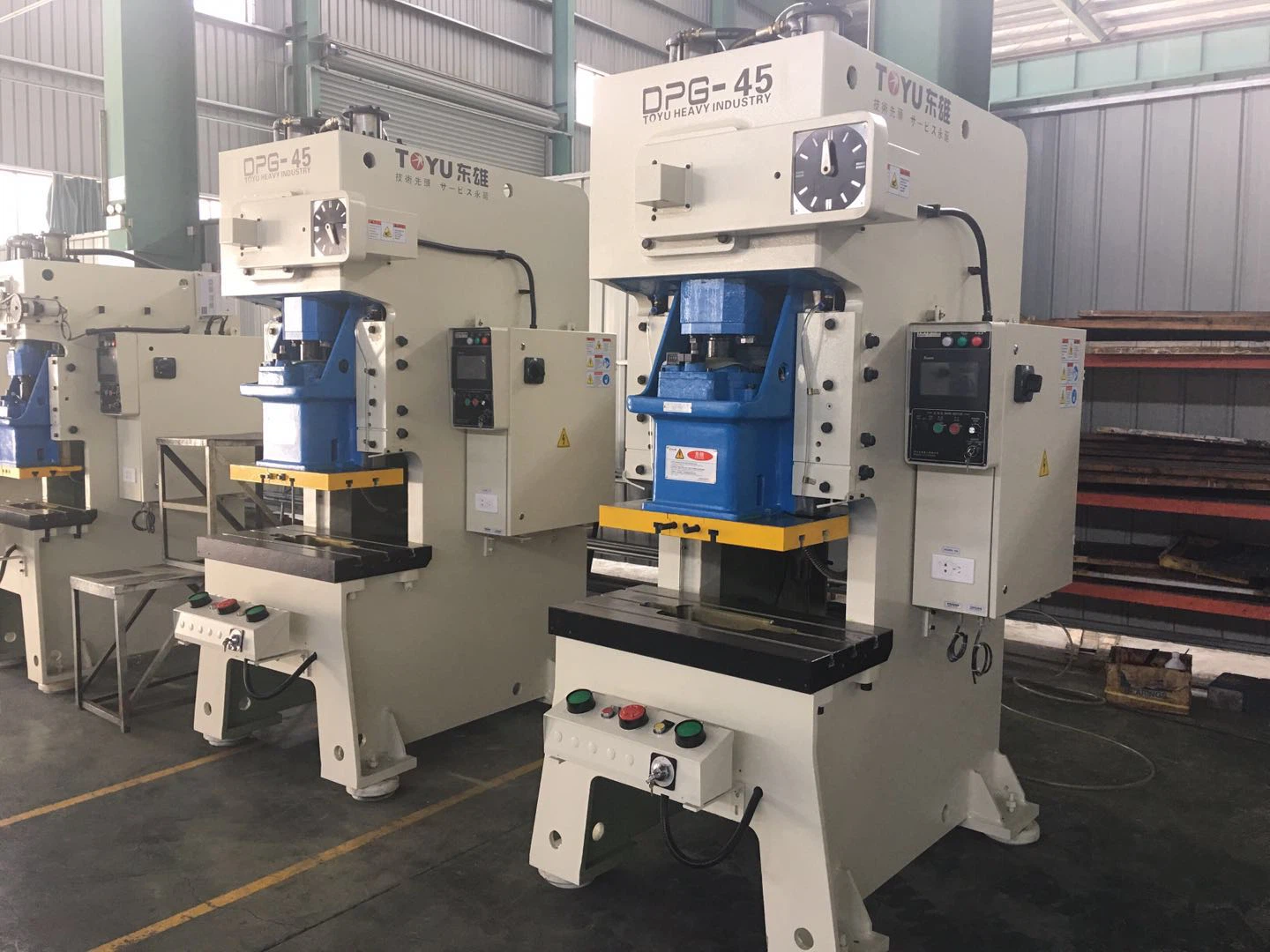

Pengenalan Mesin Press Stamping

1. Struktur mode kekakuan tinggi, dirancang sesuai dengan persyaratan mesin press tugas berat, dengan ketahanan yang sangat baik terhadap stamping beban eksentrik, deformasi bodi kecil, cocok untuk produk stamping merah dengan tonase stamping yang berfluktuasi.

2. Rel pemandu delapan sisi, secara efektif menghilangkan perpindahan beban eksentrik, akurasi pemandu yang tinggi, vertikalitas yang baik, umur cetakan yang panjang, konsentrisitas yang baik dari produk yang diregangkan

3. Gear box tertutup, sangat mengurangi kebisingan, roda gigi terendam oli, dan umur roda gigi panjang.

4. Kopling pneumatik tertutup, aksi sensitif, pengikatan halus, sudut berhenti akurat, dapat berhenti di sudut mana pun, pemuatan cetakan nyaman dan aman.

Gigi

Motor

Penggeser

Katup solenoid dupleks

Nama	Satuan	DPG-250T		DPG-400T
Kekuatan nominal	buku	2500		4000
Jenis		V	H	V	H
Pukulan penggeser	Mm	180	150	250	150
Pukulan kekuatan nominal	Mm	10	5	15	9
Jumlah pukulan (kecepatan konstan)	s.p.m	50	60	40	60
Ketinggian cetakan maksimum	Mm	500	525	600	650
Penyesuaian ketinggian cetakan	Mm	50		80
Ukuran meja kerja lebih rendah	Mm	900×800×155		1200×900×185
Penggeser bagian bawah	Mm	750×750		850×850
Lubang tengah meja kerja	Mm	Ø70 (Dapat Disesuaikan)		Ø80 (Dapat Disesuaikan)
Lubang pegangan cetakan	Mm	Ø80		Ø90
motorik utama	KW×P	22×4		45×4
Formulir tekan ke bawah		Tipe kamera mekanis		Tipe kamera mekanis
Kapasitas tekan ke bawah	buku	200		350
Pukulan tekan ke bawah	Mm	50		55
Tekanan udara yang digunakan	MPa	0.6-0.7		0.6-0.7
Pukulan (depan dan belakang × kiri dan kanan × tinggi)	mm	2285×2690×4600		2805×3190×5400
Berat pukulan	Ton	Sekitar 25		Sekitar 38

Nama	Satuan	DPG-500T		DPG-600T
Kekuatan nominal	buku	5000		6000
Jenis		V	H	V	H
Pukulan penggeser	Mm	280	180	280	180
Pukulan kekuatan nominal	Mm	20	12	20	12
Jumlah pukulan (kecepatan konstan)	s.p.m	35	50	30	45
Ketinggian cetakan maksimum	Mm	600	650	600	650
Penyesuaian ketinggian cetakan	Mm	80		80
Ukuran meja kerja lebih rendah	Mm	1350×950×195		1400×1000×205
Penggeser bagian bawah	Mm	950×900		1050×950
Lubang tengah meja kerja	Mm	Ø80 (Dapat Disesuaikan)		Ø90 (Dapat Disesuaikan)
Lubang pegangan cetakan	Mm	Ø90		Ø100
motorik utama	KW×P	45×4		55×4
Formulir tekan ke bawah		Tipe kamera mekanis		Tipe kamera mekanis
Kapasitas tekan ke bawah	buku	400		450
Pukulan tekan ke bawah	Mm	60		65
Tekanan udara yang digunakan	MPa	0.6-0.7		0.6-0.7
Pukulan (depan dan belakang × kiri dan kanan × tinggi)	Mm	2900×3450×5600		3135×3710×6000
Berat pukulan	Ton	Sekitar 48		Sekitar 57

Nama	Satuan	DPG-800 Tiga sumbu		DPG-1000 Tiga sumbu		DPG-1200 Tiga sumbu
Kekuatan nominal	buku	8000		10000		12000
Jenis		V	H	V	H	V	H
Pukulan penggeser	Mm	300	200	300	200	350	250
Pukulan kekuatan nominal	Mm	30	15	30	18	30	20
Jumlah pukulan (kecepatan konstan)	s.p.m	20	30	20	30	18	25
Ketinggian cetakan maksimum	Mm	700	750	750	800	800	850
Penyesuaian ketinggian cetakan	Mm	100		100		100
Ukuran meja kerja lebih rendah	mm	1400×1100×215		1500×1200×245		1500×1300×275
Penggeser bagian bawah	mm	1150×1100		1250×1200		1350×1300
Lubang tengah meja kerja	Mm	Ø100 (Dapat Disesuaikan)		Ø100 (Dapat Disesuaikan)		Ø120 (Dapat Disesuaikan)
Lubang pegangan cetakan	Mm	Ø100		Ø120		Ø120
motorik utama	KW×P	75×4		90×4		110×4
Formulir tekan ke bawah
Kapasitas tekan ke bawah	buku	500		600		650
Pukulan tekan ke bawah	Mm	70		75		80
Tekanan udara yang digunakan	Mpa
Pukulan (depan dan belakang × kiri dan kanan × tinggi)	Mm	3305×4070×6300		3470×4230×6600		3670×4590×6900
Berat pukulan	Ton	Kira-kira. 75		Sekitar 95		Sekitar 116

Aksesori Standar
Kopling pneumatik	●
Layar sentuh	●
Penghitung pramuat, penghitung pra-istirahat	●
Perangkat perlindungan beban berlebih hidrolik	●
Alat pendeteksi kesalahan pengumpanan	●
Soket listrik	●
Perangkat pelumasan gemuk listrik	●
Perangkat penyesuaian slide elektronik	●
Indikator ketinggian cetakan elektronik	●
Perangkat penyeimbang geser dan cetakan	●
Sakelar kamera putar elektronik	●
Indikator sudut poros engkol (elektronik)	●
Pembalik	●
Menangkal	●
Konektor sumber udara	●
Perangkat perlindungan tahap kedua	●
Buku petunjuk	●

Aksesori Standar	○
Perangkat die pad pneumatik	○
Saklar kaki	○
Perangkat peninju atas penggeser	○
Kaki anti getaran	○
Perangkat perlindungan fotolistrik	○
Pengumpan (tipe udara, mekanis, dan NC)	○
Rak	○
penyamarataan	○
Robot	○
Perangkat penerangan cetakan	○

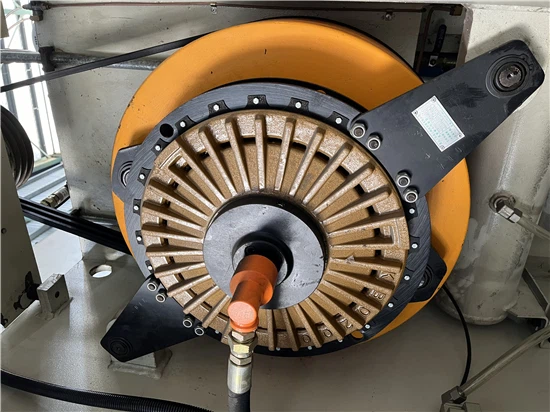

Kopling Roda Gila

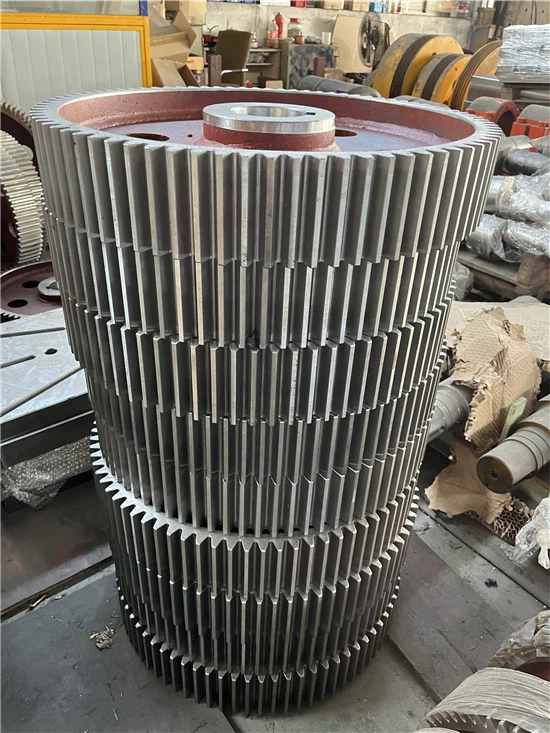

Gigi gergaji

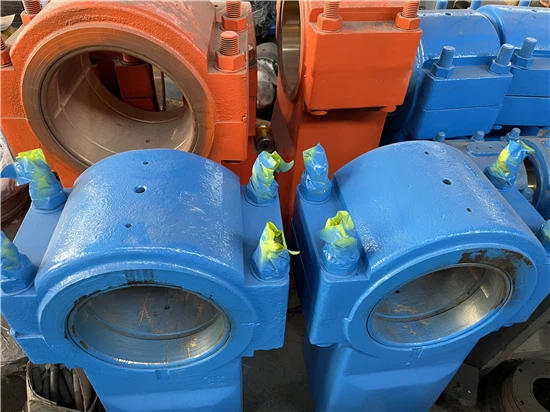

Batang Penghubung

kaos

Tampilan pabrik
